产品展示

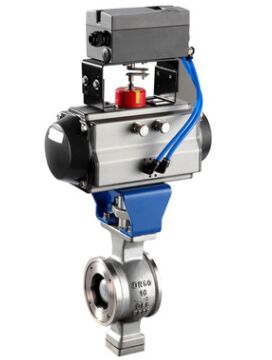

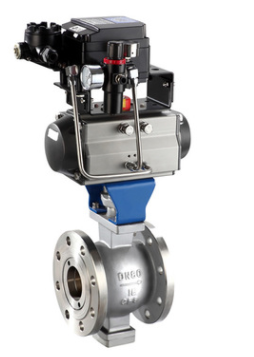

QV647F气动V型切断球阀
产品名称
QV647F气动V型切断球阀
产品型号
QV647F
连接方式
气动
结构方式
V型
驱动方式
气动
产品口径
DN25-DN600
公称压力
1.6-6.4MPA
阀体材质
不锈钢、铸钢、碳钢、304、316
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
QV647F气动V型切断球阀产品概述：
球芯是一种V型切口球面板，球芯上、下端设有转动轴，具有坚固结构，抗磨损的阀内材料，直流式通道，阀座带有增能环可调节密封力。关闭时V形切口与阀座产生楔形剪切力，广泛应用于浆料、泥浆颗粒状及纤维环境中，与阀门定位器配套实现比例调节，配带阀门的控制箱即快速切断。
气动V型切断球阀型号参数：
|
执行器大类 |
执行机构形式 |
密封形式 |
阀型 |
公称压力（MPa） |
阀体材料 |
|||||||||||||
|
执行器 |
横推活塞式 |
剪切 |
V型球阀 |
1.60 |
按表内阀体 |
|||||||||||||
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
额定流量系数(CV) |
27 |
47 |
70 |
110 |
170 |
280 |
410 |
750 |
980 |
1720 |
2900 |
3800 |
7000 |
9800 |
12000 |
15000 |
23000 |
|
|
配用气接管 |
φ6×1(G1/8) |
φ8×1.5(G1/4) |
φ10×2(G3/4) |
|||||||||||||||
|
主 |
阀体、盖、 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
||||||||||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12MoTi |
316 |
316L |
|||||||||||
|
填料 |
浸PTEF编织、膨胀石墨环、聚四氟乙烯片 |
|||||||||||||||||
|
垫片 |
聚四氟乙烯包复垫片、柔性石墨包复垫片、金属包复垫片 |
|||||||||||||||||
|
较大转角(α°) |
90° |
|||||||||||||||||
|
工作气源压力(MPa) |
0.4～0.7 |
|||||||||||||||||
|
公称压力(MPa) |
1.6、2.5、4.0、6.4 |
|||||||||||||||||
|
工作温度范围(℃) |
-40～180、-40～250 |
|||||||||||||||||
|
基本误差 |
≤±1.5% |
|||||||||||||||||
|
回差 |
≤1.5% |
|||||||||||||||||
|
死区 |
≤0.6% |
|||||||||||||||||
|
|
-5～55低于5°需要特殊除水处理 |
|||||||||||||||||
|
耗气量 |
900L/h(标准状态) |
|||||||||||||||||
|
泄漏量 |
≤10-6×额定流量系数 |
|||||||||||||||||
|
注 |
DN25～DN250对夹式、DN300～DN600法兰式 |
|||||||||||||||||
气动V型切断球阀安装尺寸表
|
DN代号 |
B |
A |
F |
G |
H |
I |
|
25 |
68 |
62 |
375 |
260 |
375 |
205 |
|
32 |
78 |
62 |
375 |
260 |
390 |
205 |
|
40 |
85 |
62 |
375 |
260 |
400 |
205 |
|
50 |
100 |
75 |
375 |
260 |
420 |
205 |
|
60 |
120 |
90 |
375 |
260 |
450 |
205 |
|
80 |
130 |
100 |
400 |
260 |
465 |
205 |
|
100 |
158 |
115 |
435 |
260 |
480 |
205 |
|
125 |
180 |
129 |
435 |
260 |
515 |
205 |
|
150 |
216 |
160 |
540 |
440 |
670 |
255 |
|
200 |
268 |
200 |
540 |
440 |
710 |
255 |
|
250 |
325 |
240 |
700 |
440 |
770 |
255 |
|
300 |
460 |
334 |
700 |
630 |
970 |
285 |
|
350 |
520 |
414 |
965 |
630 |
1050 |
285 |
|
400 |
580 |
490 |
965 |
630 |
1100 |
285 |
|
450 |
640 |
580 |
1230 |
850 |
1100 |
350 |
|
500 |
705 |
690 |
1230 |
850 |
1200 |
350 |
|
600 |
810 |
750 |
1520 |
1050 |
1380 |
350 |
QV647F气动V型切断球阀结构图:
