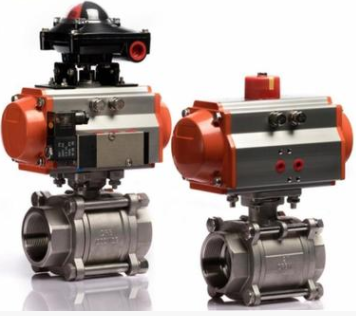

Q611F三片式气动球阀

更新时间：2024-04-15 20:17:18

产品名称

Q611F三片式气动球阀

产品型号

Q611F

连接方式

内螺纹

结构方式

浮动直通

驱动方式

气动

产品口径

DN6-DN100

公称压力

1.6-6.4MPA

阀体材质

不锈钢、铸钢、碳钢、304、316

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

Q611F三片式气动球阀产品概述：

气动三片式球阀的球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。通常制作高压球阀使用。用于截断或接通管路中的介质，选用不同的材质可分别适用于水、蒸汽、油品等多种介质。结构合理、造型美观。阀座采用弹性密封结构，启闭轻松密封可靠。

气动三片式内螺纹球阀工作原理：

工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。阀杆采用有倒密封的下装式结构阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。

气动三片式内螺纹球阀产品特点：

1、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。

2、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。

3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。

4、安装简便，能以任意方向安装于管道中的任意部位。

气动三片式内螺纹球阀主要技术参数：

阀体

阀体形式	内螺纹精铸阀体
公称通径	DN6～100mm
公称压力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
连接形式	管螺纹(G)、锥螺纹(NPT)
阀盖形式	一体式
压盖型式	压帽拧紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式	O型球型阀芯
流量特性	快开特性

执行机构

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注：如需详细执行器参数，请进入气动执行器页面进行查阅。

主要阀体结构图

主要零件材料

1	左阀体	WCB、CF8、CF8M、CF3M不锈钢
2	阀座	PEFE、PPL、304、316
3	球体	WCB、CF8、CF8M、CF3M
4	密封圈	PTFE/金属石墨缠绕垫片
5	右阀体(中阀体)	WCB、CF8、CF8M、CF3M
6	阀杆	2Cr13304、316、316L
7	填料压盖	WCB、CF8、CF8M、CF3M

主要性能指标

公称通径DN(mm)	6	8	10	15	20	25	32	40	50	65	80	100
允许压差(MPa)	≤公称压力
动作范围	0～90°
泄露量Q	软密封为零泄露；金属密封符合ANSI B16.104 IV级标准
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

主要性能参数

试验压力(Mpa)	公称压力(Mpa)					压力级(class)			JIS(K)
试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

气动三片式内螺纹球阀主要外形及连接尺寸：

公称通径	尺寸						气动执行器
公称通径	G	A	H	L	d	D	气动执行器
10	3/8	131	142	65	12.7	18	AT1
15	1/2	131	148	67	15	24	AT1
20	3/4	131	167	82	20	28	AT1
25	1	131	175	91	25	34	AT1
32	11/4	185	210	108	32	41	AT2
40	11/2	185	238	129	38	49	AT2
50	2	185	245	148	50	62	AT2

Q611F三片式气动球阀结构图:

Q611F三片式气动球阀结构图
