Q611F气动三通螺纹式球阀

产品型号

Q611F

连接方式

内螺纹

结构方式

直通式

驱动方式

气动

产品口径

DN15-DN50

公称压力

1.6MPa

阀体材质

不锈钢、铸钢、碳钢、304、316、

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

Q611F气动三通螺纹式球阀产品概述：
气动三通内螺纹球阀气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型专利，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。
Q614F、Q615F气动三通内螺纹球阀分L型和T型、。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型气动三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通内螺纹球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。气动三通内螺纹球阀是以压缩空气为动力源，气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。
气动三通内螺纹球阀产品特点：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
3、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
【可选择附件】：
1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
2、调节型附件：电气定位器、气动定位器、电气转换器。
3、气源处理附件：空气过滤减压阀、气源处理三联件。
4、手动机构：HVSD手操机构

气动三通内螺纹球阀（L型）气动三通内螺纹球阀（T型）

气动三通内螺纹球阀其他参数：
1、阀体

阀体形式	三通铸造球型阀
公称通径	DN15～50mm
公称压力	PN1.6、2.5、4.0、6.4 MPa
连接形式	螺纹式(适用于1/2"～2")
压盖型式	螺母旋紧式
密封填料	V型聚四氟乙烯填料、PPL高温密封材料

2、阀内件

阀芯形式	O型球型阀芯
流量特性	快开特性

3、执行机构

执行器型号	GT、SR、ST、AT系列单(双)作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

4、阀门控制方式
气动三通内螺纹球阀分L型和T型，介质流通方向见下图。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型气动三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通内螺纹球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

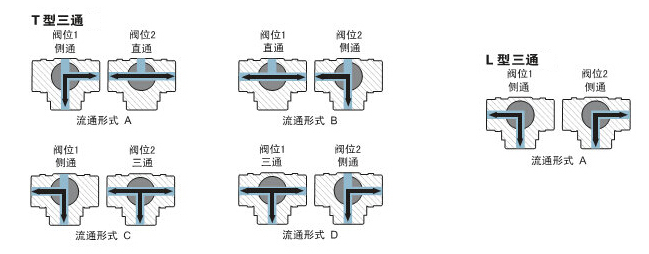

T型三通流向图 L型三通流向图

气动三通内螺纹球阀主要性能指标：

气动三通内螺纹球阀主要零件材料：

1	主阀体	铸钢、不锈钢
2	连接端	铸钢、不锈钢
3	阀座	PTFE、PPL
4	球体	2Cr13+硬化处理、304、316
5	阀杆	不锈钢
6	支架	25
7	联轴器	25
8	执行器	铸铝(根据不同执行器而定)

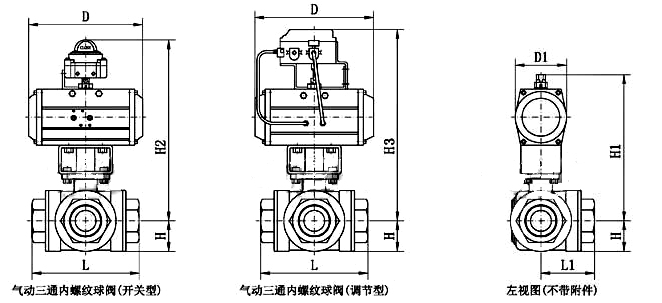

气动三通内螺纹球阀主要外形及连接尺寸：

公称通径	15	20	25	32	40	50
L	68	78	86	111	126	143
L1	34	39	43	55.5	63	71.5
H	19	25	37	45	70	80
H1	130	135	139	158	165	202
H2、H3	根基实际配置气动附件而定
D	140	140	140	164	164	190
D1	62	62	62	75	75	91
